Ürün Özellikleri

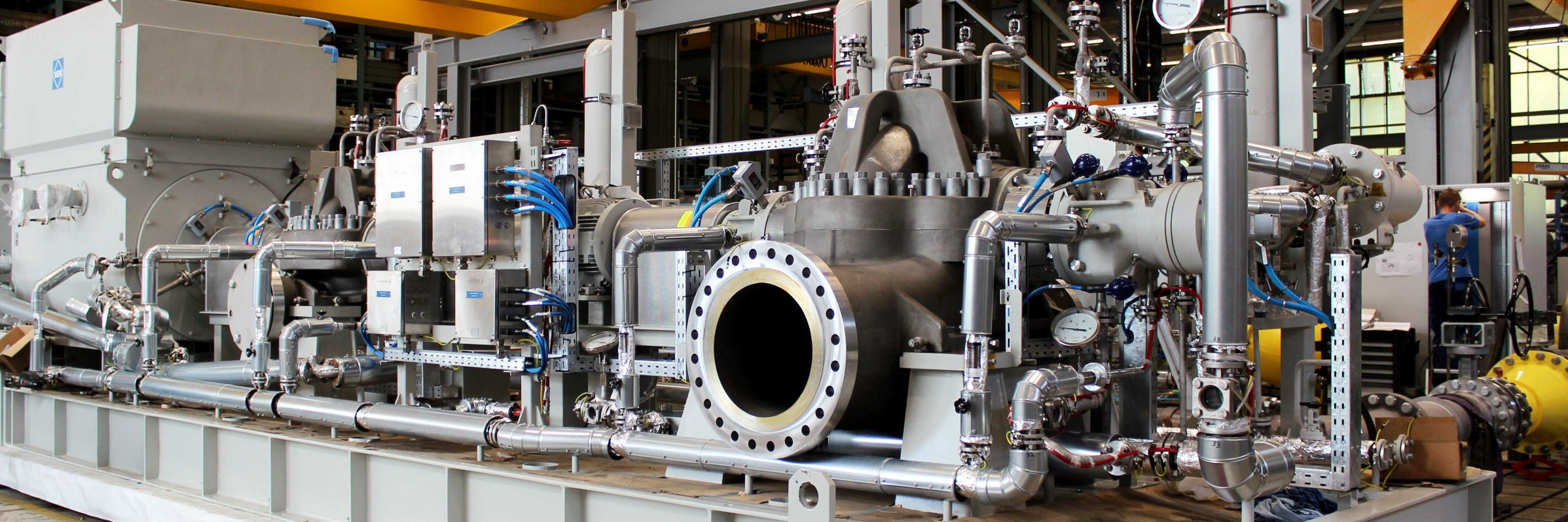

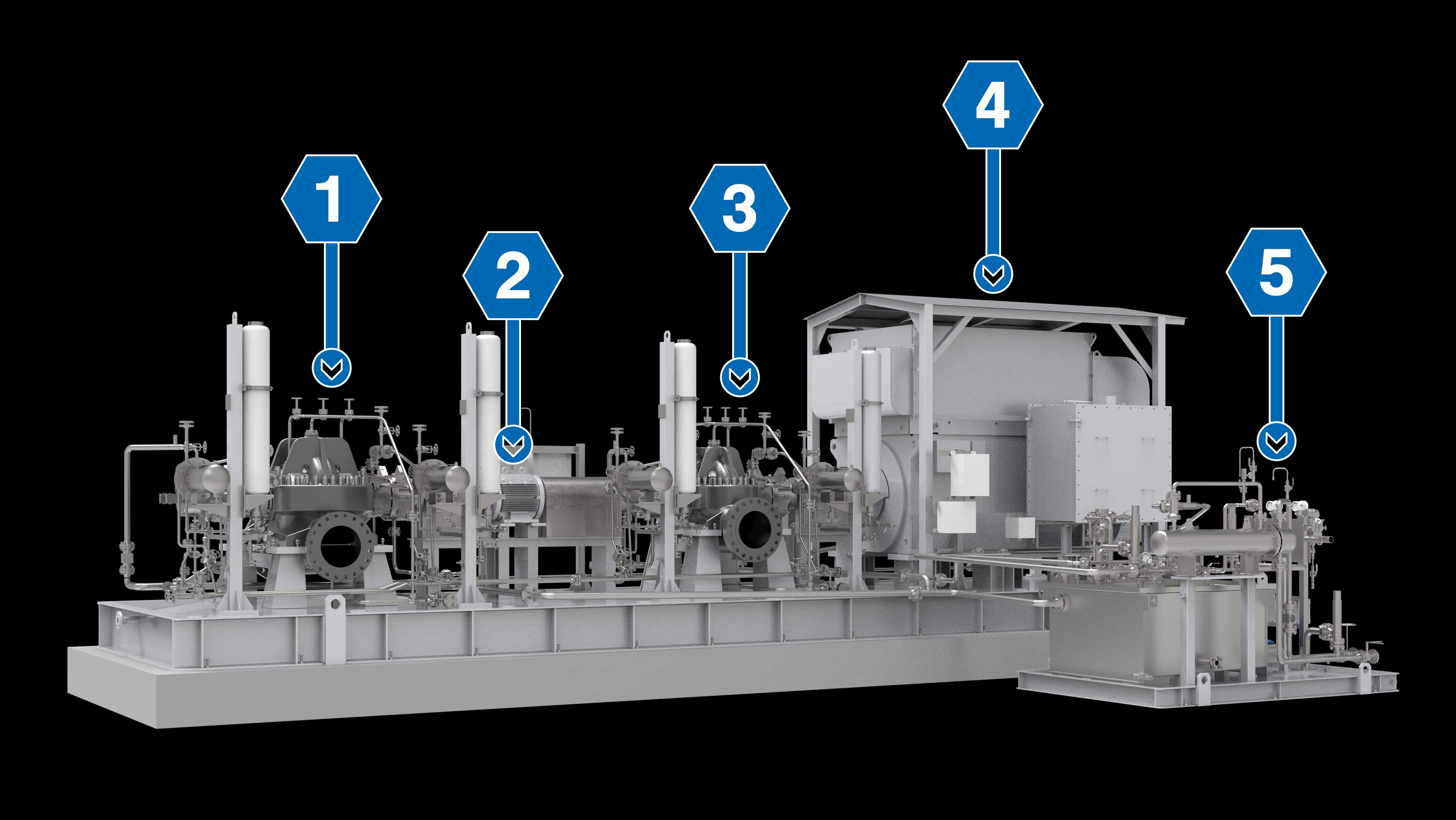

Gübre üretiminde kullanılan bir HPRT kızağının teknik özellikleri
HPRT, ters yönde çalışan, eksenel olarak bölünmüş, tek kademeli bir ZMK tipi proses pompasıdır (API 610'a göre BB1). Tahrik gücü üretmek için mevcut statik sistem basıncını kullanır ve böylece motora binen torku azaltır. Bu da enerji tüketimini düşürür.
Otomatik devir sınırlama kavraması, hassas hız kontrolü sağlamak için kullanılır. HPRT, pompadan daha yavaş dönmeye başladığı anda otomatik olarak bağlantıyı keser. Bu, torkun yalnızca iki bileşen aynı hızda hareket ettiğinde iletilmesini sağlar. Bu da verimli ve sorunsuz bir çalışma garanti eder.

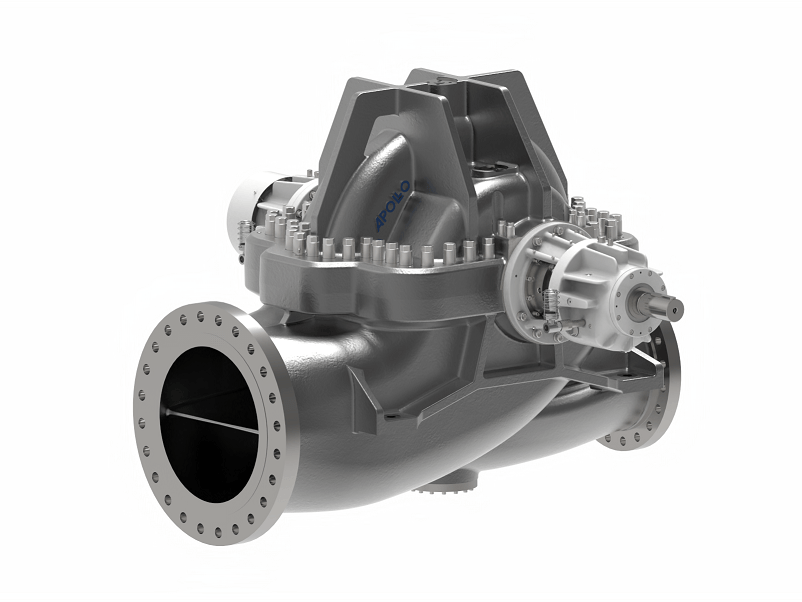

Apollo ZMK, API 610 standardına uygun, eksenel olarak bölünmüş, tek kademeli bir BB1 proses pompasıdır. Bu uygulamada pompa, 350 metre basma yüksekliği ve yaklaşık 1,8 MW güç tüketimi ile saatte 1.500 m³ yarı yalın Amdea çözeltisi pompalar. Malzeme, API A-8 sınıfına uygun olup, sağlam ve korozyona dayanıklı bir tasarım sağlar.
Motor, IP-55 sınıfına göre sınıflandırılmıştır ve yaklaşık 2,2 MW tahrik gücüne sahiptir. Aşırı yük kavraması devreye girdiğinde, motor neredeyse tamamen serbest kalır. Dış etkenlere karşı ek koruma sağlayan özel bir tasarıma sahiptir.
API 614 standardına uygun olarak tasarlanan Apollo yağlama sistemi, santrifüj pompaların, yüksek basınçlı reaktörlerin (HPRT) ve elektrik motorlarının yatakları ile debriyajın sürtünme önleyici yatakları için güvenilir ve sürekli yağ beslemesi sağlar. Hassas tasarımı sayesinde sistem, aşınmayı en aza indirir ve çalışma güvenilirliğini önemli ölçüde artırır. Modüler tasarımı, bireysel tesis durumlarına esnek bir şekilde uyarlanabilmesini ve uygulamaya optimum entegrasyonunu sağlar.
Apollo'nun Hidrolik Güç Geri Kazanım Türbini (HPRT), çeşitli zorlu endüstriyel uygulamalarda kullanılmaktadır. Bir HPRT, sistem basıncının sonraki işlemlerin gereksinimlerini karşılamak veya aşırı basıncı gidermek için düşürülmesi gereken her yerde kullanılabilir. Geleneksel bir kısma cihazının aksine, bir HPRT enerjiyi ısı olarak dağıtmak yerine geri kazanır. HPRT'lerin tipik uygulama alanları şunlardır:
rafineriler ve petrokimya tesisleri
doğal gaz işleme
gübre fabrikaları
enerji santrali teknolojisi
yüksek basınç kaybına sahip pompa sistemleri
Yüksek Basınçlı Ters Yönlü Türbinlerle Uyumlu Santrifüj Pompalar
Yüksek basınçlı ters yönlü türbinlerin seçimi ve tasarımı, esasen pompaların boyutlandırılmasıyla aynı prensiplere dayanır. Türbin olarak adlandırılmalarına rağmen, yüksek basınçlı ters yönlü türbinler, ortam akışının tersine çevrilmesiyle santrifüj pompaların tasarımına dayanmaktadır. Özgül hızlarına, tasarımlarına (yatay veya dikey) veya tek kademeli veya çok kademeli olmalarına bakılmaksızın, birçok santrifüj pompa ters yönde çalıştırılabilir. Bu nedenle, yüksek basınçlı ters yönlü türbin olarak kullanılabilirler.
Yüksek basınçlı ters yönlü türbinlerle sıklıkla birlikte kullanılan yaygın pompa türleri, yapılarında ve hidrolik bileşenlerinde özel tasarım değişiklikleri gerektirir. Bu pompalar şunlardır:
Apollo kendinden emişli KSEY/KSEYK, zorlu endüstriyel prosesler için tasarlanmış, kesitli gövdeye sahip, kompakt, gaz taşıyan yan kanal pompasıdır.
Apollo KSD/KSDK, zorlu endüstriyel proseslerde 40 bar basınca dayanıklı, kompakt, gaz taşıyan, kendinden emişli, yan kanallı ve kesitli gövdeli bir pompadır.
NPSH ön kademeli KCD'nin yan kanal pompaları, çeşitli uygulamalarda temiz ve bulanık, aşındırıcı olmayan sıvıları taşır.

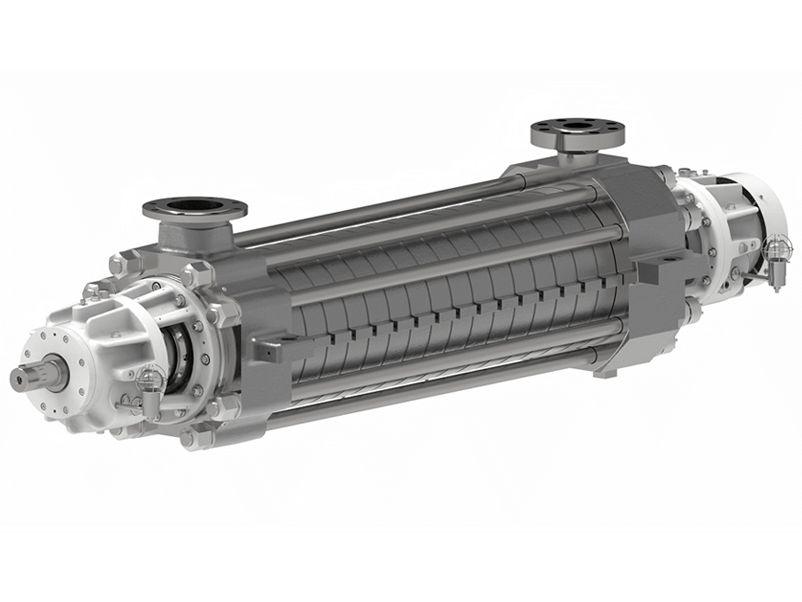

Apollo yüksek basınç pompası HP (BB4), çeşitli endüstriyel uygulamalar için her iki tarafında rulman bulunan sıralı halka kesitli pompadır.

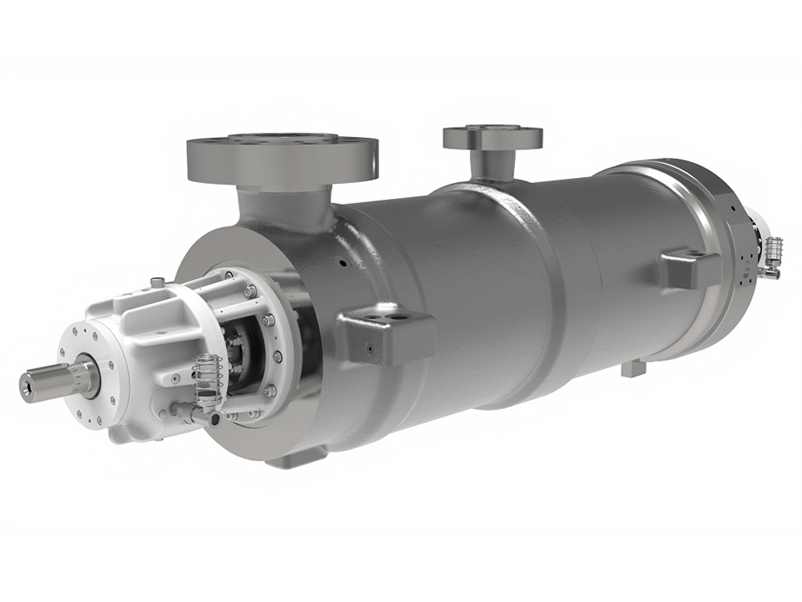

API 610 standardına uygun TG (BB5) yüksek basınçlı varil pompasının arka arkaya bağlantılı versiyonu, aşırı koşullar altında çalışırken en güvenilir seçenektir.

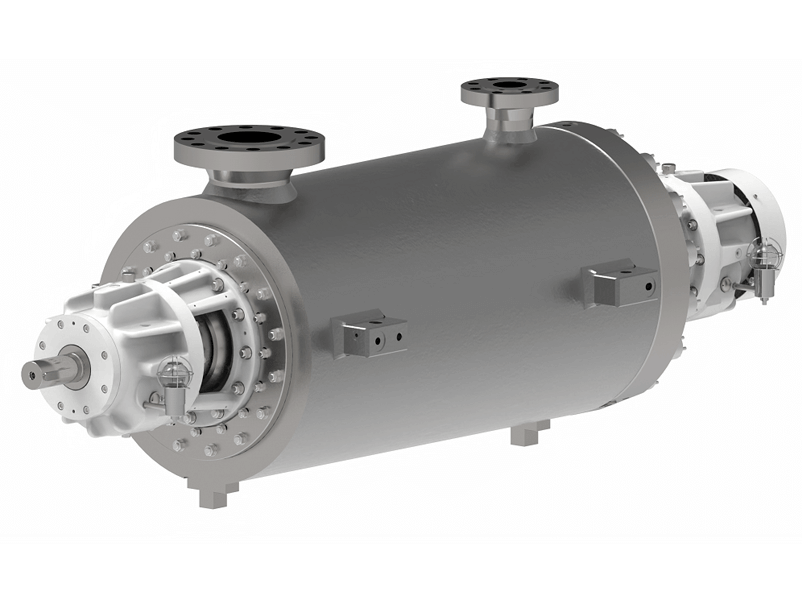

API 610 standardına uygun Apollo TL (BB5) yüksek basınçlı varil tipi pompa, aşırı koşullar altında maksimum güvenilirlik sağlar.
